Вертикальные опорные элементы и соединители

Опорные элементы:

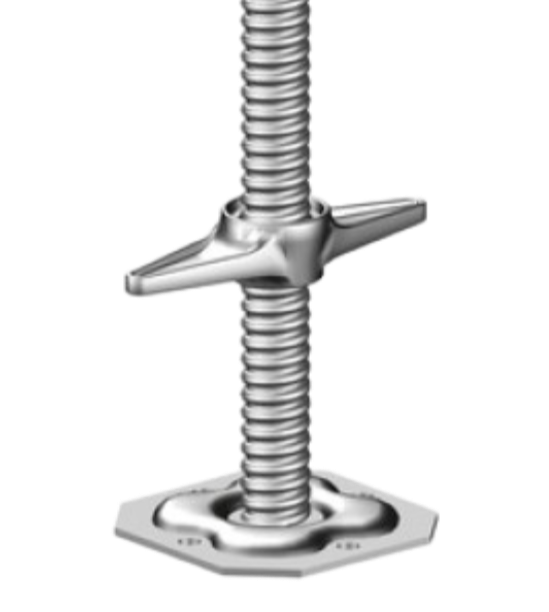

Опорный домкрат

Шарнирный винтовой домкрат

Домкрат нерегулируемый

В зависимости от рельефа местности можно выбрать необходимый нерегулируемый или регулируемый винтовой домкраты. Домкраты имеют долговечную самоочищающуюся накатанную резьбу, цветовые метки и специальные насечки, которые автоматически ограничивают ход барашка на предельно допустимой высоте.

Наиболее универсальный опорный элемент лесов. Он служит для выравнивания нулевого уровня лесов и обеспечения горизонтальной установки.

Без регулировки по высоте

Используется в качестве опоры лесов на любых наклонных поверхностях, например, в топках котлов или трюмах кораблей.

Стартовый элемент:

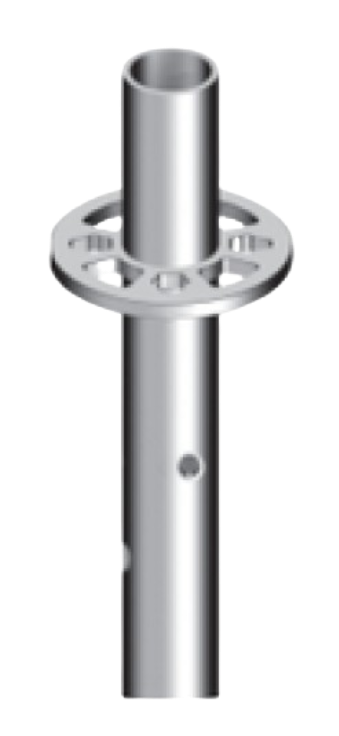

Стартовый элемент

Стартовый элемент удлиненный

Стартовый элемент в паре с домкратом образуют основу для возведения строительных лесов. Установленный на домкрат стартовый элемент за счет своего фланца компенсирует отсутствие фланца в основании стойки. Это позволяет установить ригельную обвязку, начиная с нулевой отметки, и придать жесткость конструкции у основания. Кроме того, стартовый элемент используется при устройстве передвижных лесов на колесах (вышки-туры, башни и пр.) для обеспечения надежной фиксации колес.

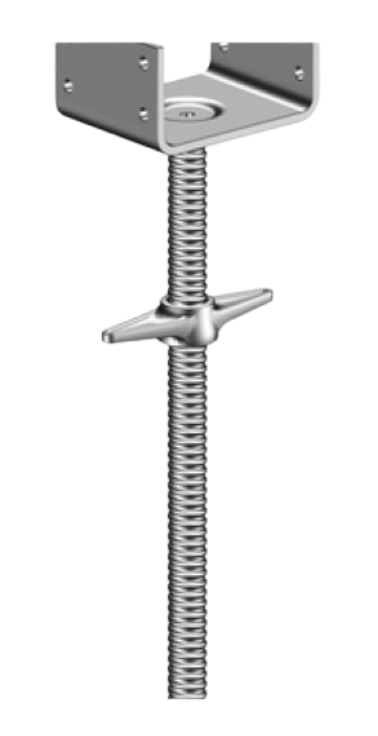

Увилка:

Стартовый элемент

Предназначена для установки на них деревянных и стальных балок, передачи усилий на несущий каркас строительных лесов и регулировки высоты верхней отметки. Регулировка высоты осуществляется с помощью барашка.

Стойка:

Стойка с наконечником

Основной несущий элемент лесов. Стойки изготавливаются из горячеоцинкованных стальных труб диаметром 48,3 мм с фланцами, которые позволяют присоединять до восьми элементов. Фланцы установлены через 500 мм по длине стойки. Стойки с наконечником являются универсальным вариантом для любых конструкций лесов без ограничений по их использованию.

Дополнительные элементы:

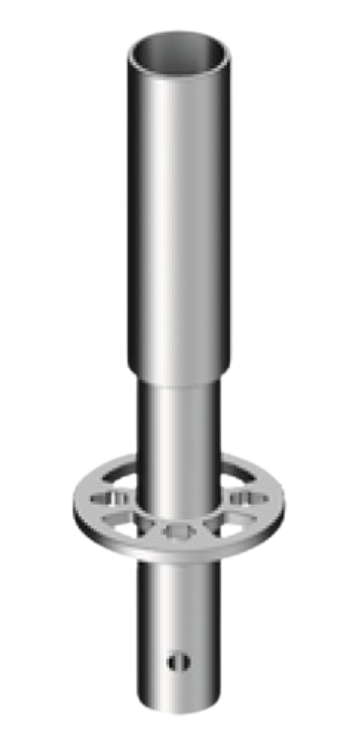

Наконечник для стойки

Стойка без наконечника

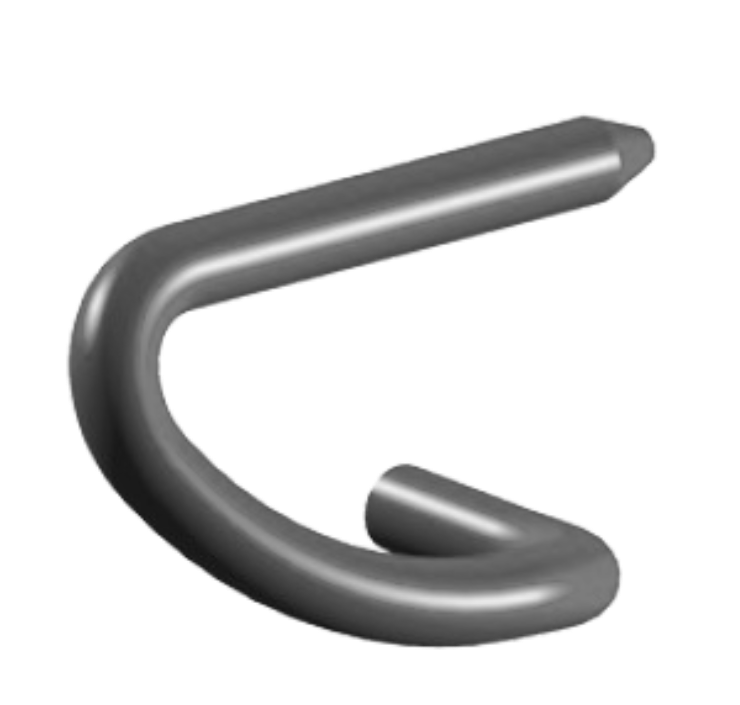

Червяк-фиксатор

Крепление стоек между собой осуществляется при помощи наконечника для стоек и шарнирного пальца или специального болта M12X60 с гайкой. В особых случаях соединения элементов строительных лесов фиксируются при помощи червяка-фиксатора.

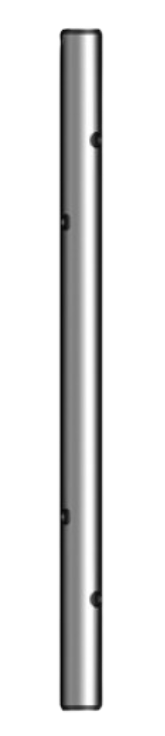

Шарнирный палец

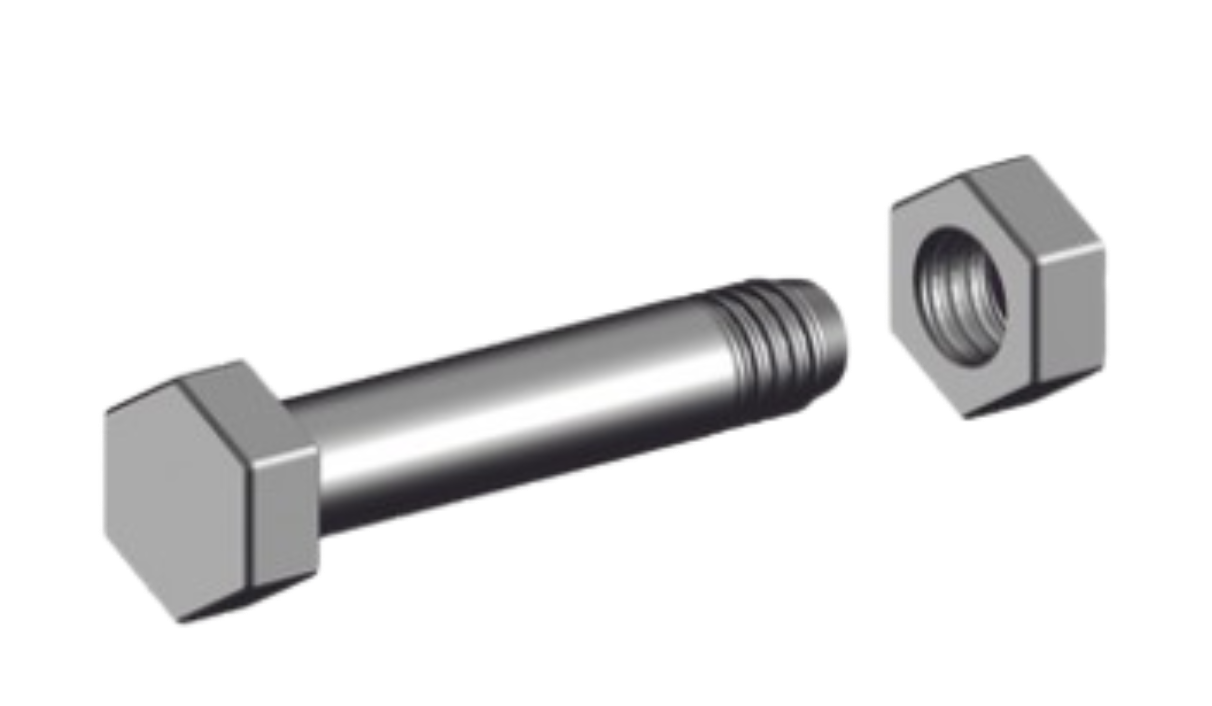

Болт M12X60 с гайкой
